CAR 15


Colt M609 - XM177E1


Redan 1964 presenterades olika mindre versioner (Colt M-605 Carbine och Colt M-607 SMG) i samband med testerna av M16.

Den tidiga "Carbine Model" var i stort en M16 med den tidiga "Duckbill"  flamdämparen direkt efter främre siktet. Det tillverkades i väldigt litet antal och armen gav dessa aldrig någon militär benämning. Om de har använts i Vietnam är för mig okänt.
Colt-M607 "SMG Tanker Model" senare även kallad för CAR-15 "Commando" var den första av versionerna med utskjutbart axelstöd. Det var till utseendet en nerkortad M16 med deltaformat handtag. Problemet med dem var att den korta pipan påverkade precisionen negativt samt att flamman blev väldigt stor. Därav fanns flera olika versioner av flamdämpare till denna modell - vanliga tidiga tredelade "Duckbill" sedan bredare 3.5" Moderator och sist den längre 4.5" Moderator. Det tillverkades endast ett fåtal av dessa och användes i Vietnam främst av specialförband.

Senare versioner av Colt SMG fick en del ändringar. Colt M-609 utrustades med en förbättrad infällbar kolv (generation II), ett runt handguard samt använde nu den nya längre 4.5" Moderator flamdämparen. Den nya militära benämningen blev XM177E1 och antogs mot slutet av 1966. USAF införskaffade samma vapen utan forward assist (Colt M-610) som fick benämningen GAU-5/A.
En ytterligare förbettrad version som fick något längre pipa för att öka precisionen samt att kunna använda den nya granatkastaren som kunde monteras på undersidan antogs i början av 1967. Denna Colt Modell M-629 fick namnet XM177E2 och i USAF GAU-5A/B (Colt M-630)
Dessa olika versioner användes främst av olika specialförband men även av armen där främst befälen norpade åt sig de som fanns att få tag på. I viss mån användes de av pointman och i sällsynta fall fick M79 skyttar den som sidearm.

Det gjordes även en mini version för piloter, Colt M-608 "Survival Rifle". Denna version hade enkelt inskjutbart axelstöd och en tratt flamdämpare.

Vidare finns ett stort antal olika versioner med olika piplängd, olika flamdämpare med eller utan forward assist och andra olikheter. Det fanns även modeller såsom M609 "Export carbine" som var en version av XM177 med en vanlig M1 flamdämpare som gick enbart på export till utlandet men kan ha hittat sin väg till specialtrupperna på omvägar. Dessa olika modeller har ofta inte införskaffats av amerikanska väpnade styrkorna och om så, då endast i begränsat antal på  test eller via ickeofficiella källor för specialuppdrag. Hur som helst så har dessa versioner inte fått något militärt M-nummer eller annan militär benämning.

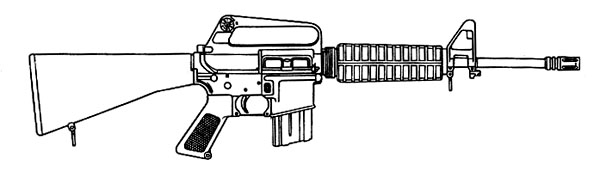

Versioner som M-651 (M652) carbine, M653 (M654) SMG/carbine, M655 (M656) sniper, började dyka upp först 1973 och lär inte ha använts i Vietnam. Ibland figurer de i Hollywood produktioner och har även tillverkats av olika modell och airsoft tillverkare och då (felaktigt) angivits som "Vietnambössor".

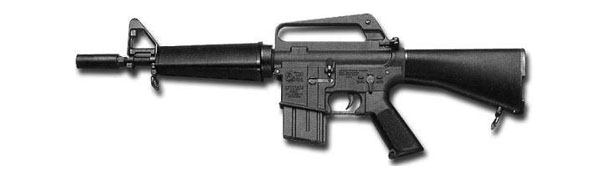

CAR-15 "Commando" Den tidiga versionen med en 3.5" flamdämpare. (Se foto med gruppen av SEALS med H&R T223)

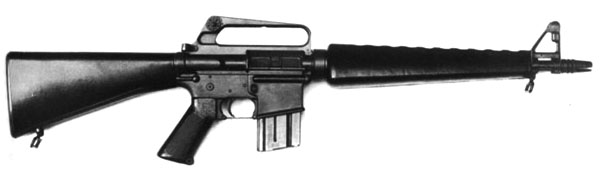

M605 Carbine - gjordes i väldigt få exemplar. Antogs aldrig av armen, men kan ha används på test.

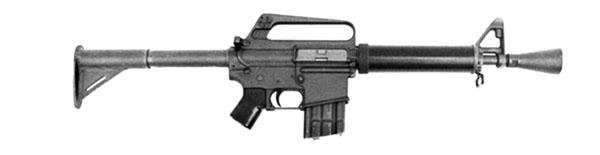

M608 "Survival Rifle"

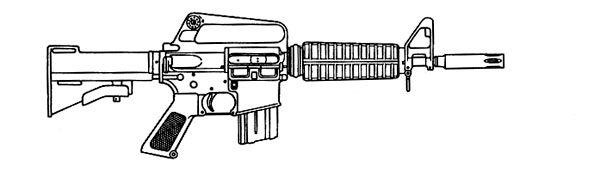

XM177E1 "Colt Commando"

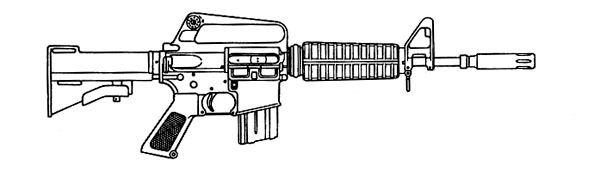

XM177E2 "Colt Commando"

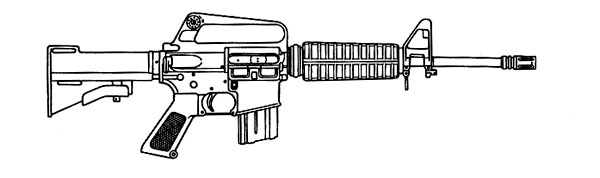

M653, mycket tveksamt om den användes i Vietnam då den kom först 1973. Används av Sgt Burns i filmen "The Platoon" från 1986 som är filmad i Filipinerna. Vapnen till filminspelningen är lånade av filippinska armen, således är det en M653P.
(Colt M654 är versionen utan forward assist)

M652 Carbine (M651 hade en forward assist). Denna version  dök upp ungefär samtidigt som M653 och därför är det lika tveksamt om den användes i Vietnam. Men även denna bössa har använts i Vietnamfilm, nämligen "Platoon leader" från 1988.

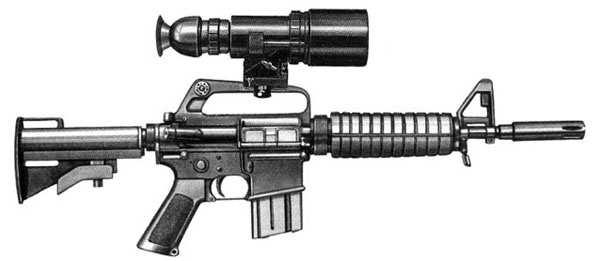

XM177E1 med ett nattsikte.

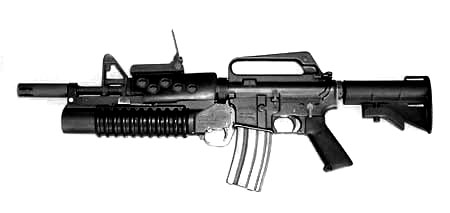

En ovanlig version av XM177E2 med en nerkortad M203. Fältmoddad?

En MACV-SOG grupp utrustad enbart med XM177E2 samt en med granattillsatts M203.

På denna bild finns två ovanliga modifieringar av vapen. Soladten längst till höger har en nerkortad M79a med avsågat axelstöd instoppad i sin stridssele. Soldaten längst till vänster har en enkel kort A1 flamdämpare påmonterad på sin XM177E1 för att göra vapnet ännu kortare.

Denna radioman använder en XM177E2.

Ett underbefäl från 199e Inf med en XM177E1.

Det förekom en del fältmodifiering av vapnen vid specialförbanden. Här har man monterat på ett främre handtag.

Här ser man några av de Colt M630 som saknar forward assist eller GAU-5A/B som de egentligen heter då USAF införskaffade dem.

Soldaten längst till höger har en antagligen fältmoddad version av en XM med kortare A1"Bird Cage" flamdämpare.
 		 En XM177E2 med en stor nattkikare.
En XM177E2 med fältmodifierad flamdämpare till en "Duckbill" flamdämpare.
 		 En SEAL med en XM177E1 med ett ovanligt långt rakt magasin.
En Infanteri Kapten med en XMa.
 		 XM177E2 med 30skotts magasin.
